      วงจรควบคุมความเร็วรอบมอเตอร์

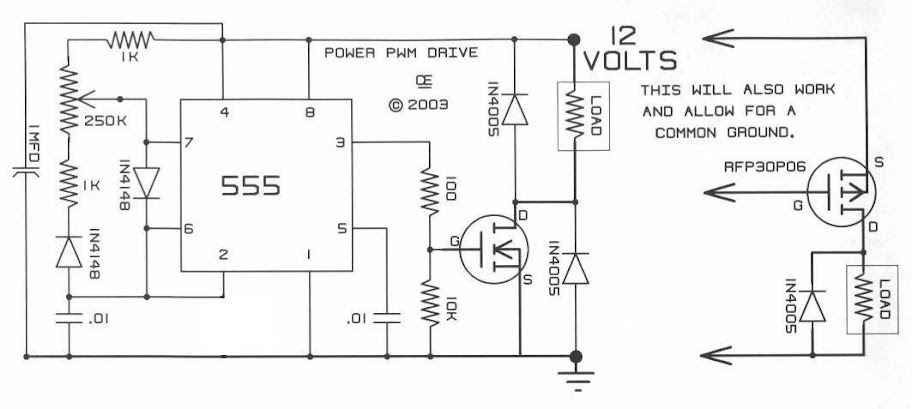

    วงจรควบคุมความเร็วรอบมอเตอร์แบบ Pulse Width Modulation

    มีวงจรควบคุมความเร็วรอบของมอเตอร์มากมายหลายวงจร

    วงจรนี้เป็นวงจรที่ผมแนะนำ ราคาถูก อุปกรณ์หาง่าย ทดลองแล้วได้ผลดีครับ

    ตัว Load ก็คือมอเตอร์ที่เราต้องการควบคุมความเร็ว

    เลือกขนาดของ FET ให้มากกว่ากระแสของมอเตอร์ จะเป็นแบบ NPN หรือ PNP ก็ได้

    เวลาปรับรอบก็แค่ปรับค่าความต้านทาน 250K เท่านั้น



    อันนี้เหมือนวงจรด้านบนครับแต่ต่อ FET เพิ่มเป็น 4 ตัวเพิ่มกำลังมากขึ้นครับ
